Vacuum Cartridges, CVP Series

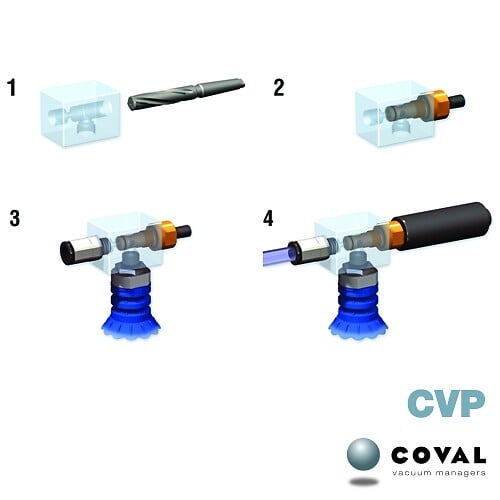

Owing to their compact size and light weight, the CVP Series vacuum cartridges can be used to easily install a simple and reliable vacuum generation system as close to the application as possible.
They meet the flexibility, customization and performance needs of machine manufacturers and integrators of robotic solutions, who wish to easily design flexible, modular and efficient gripping tools.
CVP Series vacuum cartridges are suitable for a broad variety of applications and are available in different sizes and suction capacities.
Industry-specific applications
Keypoints
- 2 sizes
- Nozzle Ø: 1.2, 1.4, 1.6, 2.2, 2.7 mm
- Maximum vacuum: 85%
- Air drawn in: up to 215 Nl/min
- Weight between 6 and 23 g

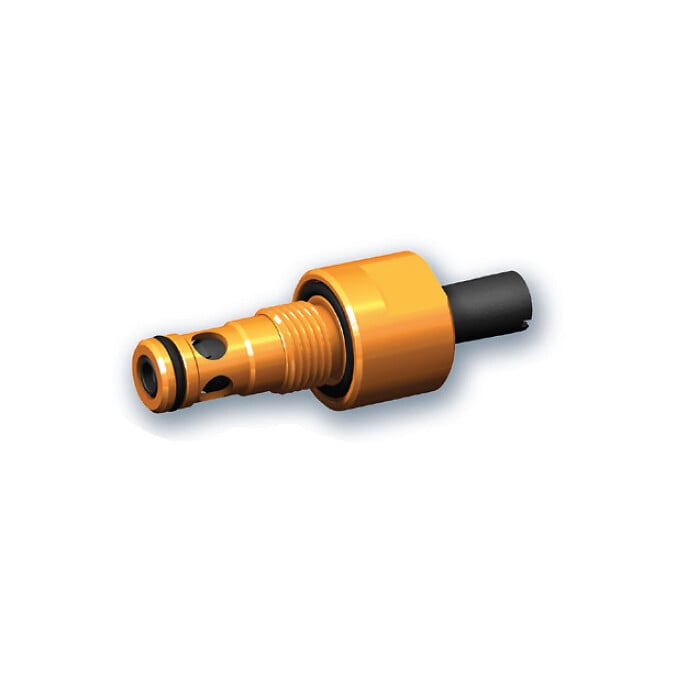

CVP90X12
CVP SERIES VACUUM CARTRIDGE 85% MAX VACUUM 1.2 MM NOZZLE ID- Nozzle diameter | mm: 1.2
- Air drawn in | Nl/min: 41
- Maximum vacuum | %: 85

CVP90X12K
CVP SERIES VACUUM CARTRIDGE 85% MAX VACUUM 1.2 MM NOZZLE ID- Nozzle diameter | mm: 1.2
- Air drawn in | Nl/min: 41
- Maximum vacuum | %: 85
- Exhaust: Through-type silencer

CVP90X14
CVP SERIES VACUUM CARTRIDGE 85% MAX VACUUM 1.4 MM NOZZLE ID- Nozzle diameter | mm: 1.4
- Air drawn in | Nl/min: 70
- Maximum vacuum | %: 85

CVP90X14K
CVP SERIES VACUUM CARTRIDGE 85% MAX VACUUM 1.4 MM NOZZLE ID- Nozzle diameter | mm: 1.4
- Air drawn in | Nl/min: 70
- Maximum vacuum | %: 85
- Exhaust: Through-type silencer

CVP90X16
CVP SERIES VACUUM CARTRIDGE 85% MAX VACUUM 1.6 MM NOZZLE ID- Nozzle diameter | mm: 1.6
- Air drawn in | Nl/min: 90
- Maximum vacuum | %: 85

CVP90X16K
CVP SERIES VACUUM CARTRIDGE 85% MAX VACUUM 1.6 MM NOZZLE ID- Nozzle diameter | mm: 1.6
- Air drawn in | Nl/min: 90
- Maximum vacuum | %: 85
- Exhaust: Through-type silencer

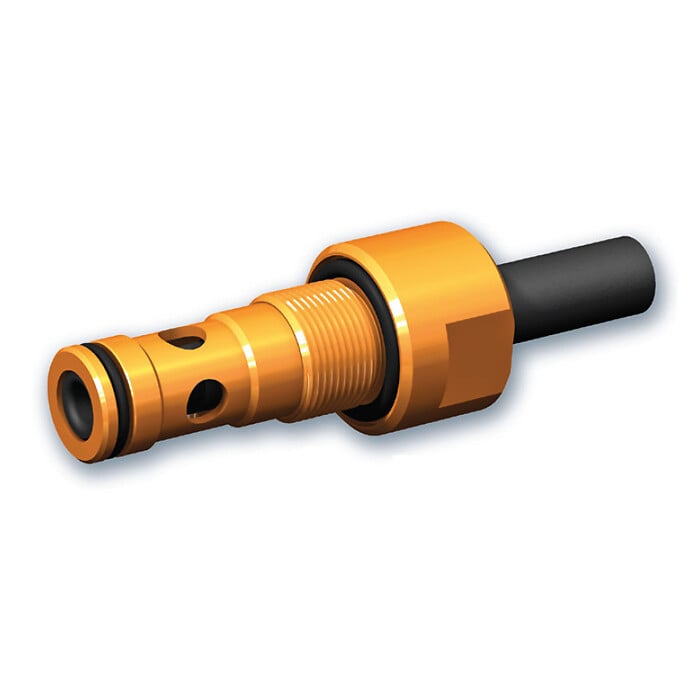

CVP90X22
CVP SERIES VACUUM CARTRIDGE 85% MAX VACUUM 2.2 MM NOZZLE ID- Nozzle diameter | mm: 2.2
- Air drawn in | Nl/min: 160
- Maximum vacuum | %: 85

CVP90X22K
CVP SERIES VACUUM CARTRIDGE 85% MAX VACUUM 2.2 MM NOZZLE ID- Nozzle diameter | mm: 2.2
- Air drawn in | Nl/min: 160
- Maximum vacuum | %: 85
- Exhaust: Through-type silencer

CVP90X27
CVP SERIES VACUUM CARTRIDGE 85% MAX VACUUM 2.7 MM NOZZLE ID- Nozzle diameter | mm: 2.7
- Air drawn in | Nl/min: 215
- Maximum vacuum | %: 85

CVP90X27K
CVP SERIES VACUUM CARTRIDGE 85% MAX VACUUM 2.7 MM NOZZLE ID- Nozzle diameter | mm: 2.7
- Air drawn in | Nl/min: 215
- Maximum vacuum | %: 85
- Exhaust: Through-type silencer
